TP1: problème du choix distant

Familiarisez vous avec l’outil UPPAAL.

Le point fort d’Uppaal c’est le temps; ici on ne l’utilise que pour simuler/vérifier des produits d’automates asynchrone (vous verrez le temps l’an prochain).

Ce TP est facile; il faut avoir commencé le TP2 avant la fin de la première séance.

Étudiez les différents onglets de l’éditeur graphiques

editor qui permet de modifier les déclarations; les templates de processus; et la déclaration du système
simulator affiche le système instancié et permet d’explorer les états du système
verifier le model-checker intégré à UPPAAL

Il y a trois types de fichiers (extensions)

.xta format textuel pour définir des process ; déclarer de nouveaux types et constantes; et déclarer le system. Vous pouvez écrire directement dans ce format.
.ugi format de déclaration des propriétés graphiques (couleur et emplacement des états, … ). Utilisé en interne par l’outil.
.q format query, pour déclarer de nouvelles propriétés
il y a aussi possibilité d’utiliser un langage XML

Synchronisation en UPPAAL

Les transitions d’un template/process UPPAAL peuvent avoir quatre types de propriétés

Edit edge in UPPAAL — Fig. 1: edit edge in UPPAAL

select choix “non-déterministe” d’une valeur
guard (condition) sur les données
sync synchronisation sur un canal
update mis à jour des données

Une transition sans sync est dite interne. Elle peut se déclencher indépendamment des autres instances de process.

Il y a deux polarités sur les canaux ! (émettre) et ? recevoir. On peut émettre sur un canal a (noté a!) ou recevoir (noté a?).

Convention: on dit que le message transite de a! vers a?

Convention: on exécute toujours l’update de l’émetteur avant celui du récepteur (utile seulement si on a des données)

Espace d’état d’un système

On peut explorer les états du système en construisant un graphe qui énumère toutes les transitions/synchronisations possibles depuis un état; en partant de l’état initial.

C’est ce qu’on appelle la sémantique du système.

Le model-checking, c’est utilisé des formules de logique temporelle pour “poser des questions” sur le graphe, par exemple pour découvrir la présence de deadlock (états sans transitions sortantes); savoir si le système est vivant et/ou ré-initialisable; …

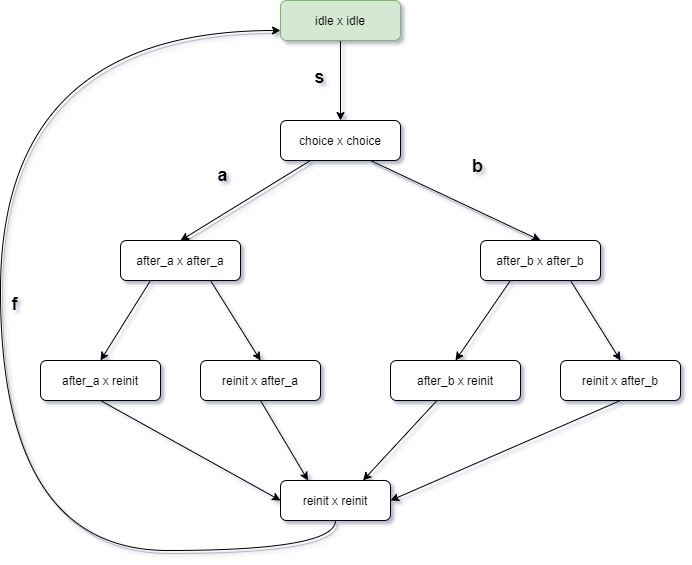

State space for the first example — Fig. 2: espace d'état pour l'exemple de la question 1

Rappel sur les formules de logique temporelle en UPPAAL

Il existe des formules qui parlent de “l’état courant” du système: conjonction, notée and; disjonction, notée or; et négation, notée not, de propriétés atomiques.

l’instance gauche est dans l’état a s’écrit gauche.a
la valeur de la variable cpt de l’instance FifoRI est inférieure à 2 s’écrit FifoRI.cpt <=2

Il y a des modalités

deux modifiers de contexte: A (All, ∀) et E (Exists, ∃)
deux modalités temporelles: [] (partout, tout le temps) et <> (éventuellement)
donnent 4 possibilités (A[], E[], A<>, E<>) + une formule spéciale (leadsto) .. –> ..

Il est impossible d’imbriquer (d’utiliser) une formule à l’intérieur d’une autre: E<> gauche.a est correct, mais pas (E<> gauche.a) –> gauche.b

Les formules parlent et quantifient des chemin maximaux dans le graphe/espace d’état du système.

	`[]`	`<>`
`A`	always	inevitably
`E`	potentially always	reachable

Exemple de formules classiques:

A[] not deadlock (invariant) toujours l’état n’est pas un deadlock

Données et expressions en UPPAAL

On peut définir des variables, en plus des canaux, en utilisant une syntaxe “à la C” avec différents types de données possible

int[0,3] x; déclare une variable x qui peut prendre comme valeur 0, 1, 2 ou 3
int y; domaine par défaut
int tab[n]; tableau de n valeurs, de tab[0] à tab[n-1]

On peut aussi définir des constantes const bool KO = false;

Ces valeurs peuvent être utilisées pour instancier des paramètres, et donc pouvoir définir deux instances d’un même template qui ont des comportements différents.

Fig. 3: exemple d'utilisation de paramètres et déclarations locales dans un template

gauche = Agent(0);
droit =  Agent(1);

system gauche, droit;

Format textuel

On peut également écrire un modèle UPPAAL directement dans le format XTA (textuel)

int[0,1] vp;
chan s, a, b ;

process Agent(int kind) {
int lkind := kind;
state
    idle,
    choice,
    before_a,
    before_b;
init idle;
trans
    before_b -> idle { guard lkind==1; sync b!;  },
    before_a -> idle { guard lkind==1; sync a?; assign lkind := 1 - lkind;  },
    idle -> choice { guard lkind==1; sync s?;  },
    idle -> choice { select p : int[0,1]; guard lkind==0; sync s!; assign vp := p;  },
    choice -> before_a { guard (vp == 1);  },
    choice -> before_b { guard vp == 0;  },
    before_a -> idle { guard lkind==0; sync a!; assign lkind := 1 - lkind;  },
    before_b -> idle { guard lkind==0; sync b?;  };
}

gauche = Agent(0);
droit =  Agent(1);
system gauche, droit;
